有載分接開關是與變壓器回路連接的唯一運動部件，對變壓器的運行起到至關重要的作用。因此對有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動 作順序，測量切換時間等。

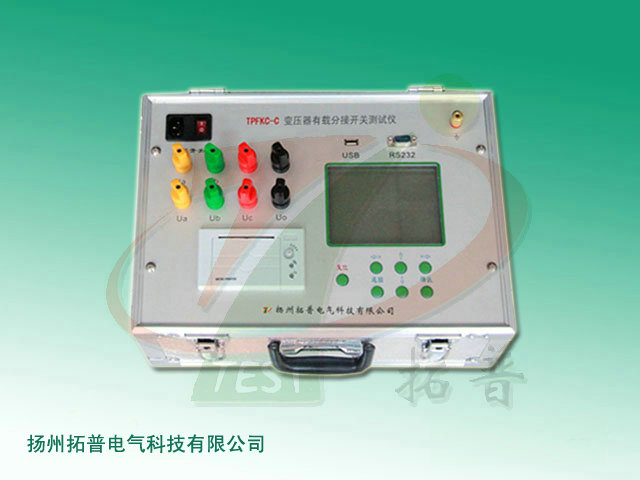

變壓器有載分接開關參數綜合測試儀，是在原3168G型的基礎上升級型產品，其主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等，性能更加優越。該儀器儀器智能化程度高，全部中文菜單提示，操作簡單，并配有U盤接口及功能強大的波形分析軟件，和電腦聯機實現波形分析、存儲，試驗報告生成，打印等功能，改進后其儀器體積更加小巧，重量輕，抗干擾能力強，大大減輕了現場工作人員的勞動強度，是變壓器制造行業、發供電單位提高產品質量、保障安全生產的理想儀器。
產品特點：
1、輸出電流大并且可選(0.5A,1A),方便測試更大的過渡電阻。
2、7寸TFT真彩液晶顯示器,可同時顯示三相波形和數據。
3、具有完善的保護電路，可靠性強。
4、中文菜單,觸摸屏操作,背景顏色可選。
5、本機可存儲128組數據波形,并有優盤存儲和打印功能，
6、可讀取本機和優盤存儲的數據和波形。
7、具有串口通訊功能(可選)。
技術指標：
輸出電流：1.0A、0.5A兩檔可選
電阻量程：1.0A 0.5Ω～20Ω
0.5A 0.5Ω～40Ω
電阻測量精度：±(5%R+3個字)
過渡時間測量范圍：0～250ms
過渡時間測量精度：±0.1mS
采樣頻率：10K
存儲方式：U盤存儲、本機存儲
工作環境與使用條件：
環境溫度： 0℃～50℃
環境濕度：≤90%RH，無結露
工作電源：AC220V±10%
電源頻率：(50±1)Hz
信息整理：揚州拓普電氣科技有限公司
